轨道交通作为一种大运量、高密度的公共交通运输工具,在城市公共交通中扮演着重要角色。地铁具有站间距短,运行速度快,启动和制动频繁的特点。列车制动消耗能量占牵引吸收能量较大比例。

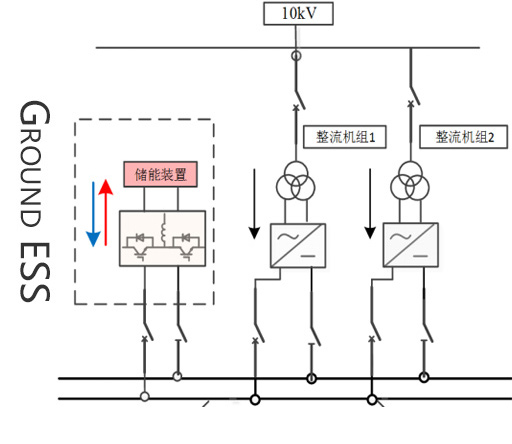

地铁机车制动过程中产生的能量会使牵引网电压升高,若不采任何取吸收或消耗措施,将导致牵引网电压超过规定值,造成其他供电设备损坏,MESS能量回收系统应运而生。
• 列车制动时,给储能装置充电
• 在列车起动时,储能装置放电;
• 无谐波产生;
• 节能减排,绿色环保;
制动前速度:80km/h,制动后速度:5km/h ,
行车间隔:3min、300次/日(日均):
• 每日回收能量:2500kWh/套
• 每年回收能量:90.3万kWh/套.
• 每年减少环控成本(空调、风机、电费):40万/套
• 减少变电站投资;
• 每年节约307吨标准煤/套
• 每年减少2129kg二氧化碳/套;
城市微网
后备电源
高效节能
零排放
MESS地铁制动能量回收的意义:
• 提高电能的利用率,减少电能消耗;
• 稳定接触网电压,提高供电可靠性;
• 降低地铁隧道洞体和车站内的温升,改善地铁内空气质量;
• 相比车载型回收装置,MESS能量回收系统可减少车载设备,减轻车辆自重,
从而降低列车能耗并减轻电网负担,提高车辆行驶的安全性和使用的经济性
